分中就是找準加工工件的零點，如果分中不準，會導致加工出現誤差甚至工件報廢，因此熟練掌握分中技巧是每個CNC操作人員的必備技能。

常用的分中方法操作繁瑣、耗時較長甚至精度不高，怎樣實現快速、精確地分中呢？本文重點講解使用分中棒等工具，針對大族機床西門子828D系統進行四面分中，實現簡易快速操作。

使用環境：需求精度不超過0.02mm時候的分中

主要優點：通用性高，快速高效

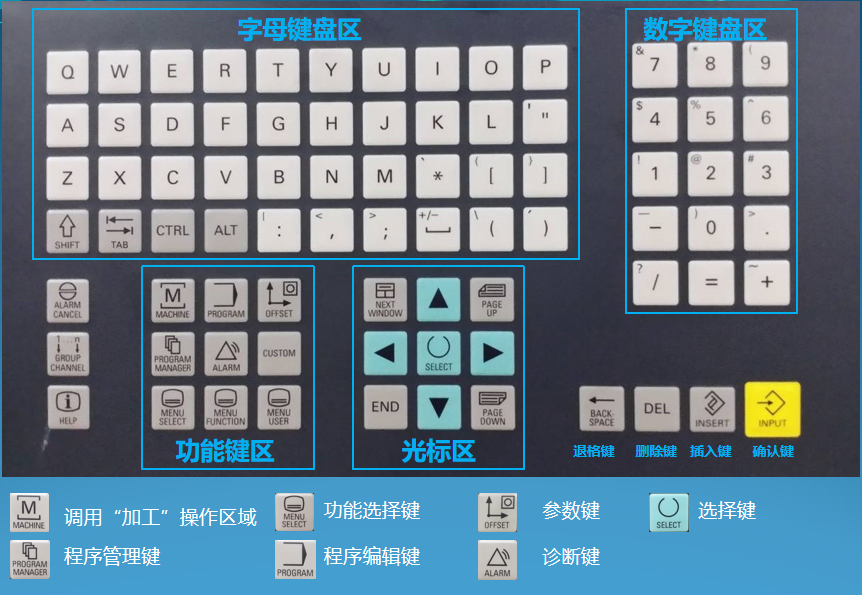

  如下圖，西門子操作面板類似于Windows鍵盤應用，Ctrl+C(復制)/Ctrl+V(粘貼)/Ctrl+Z(回退)等功能。

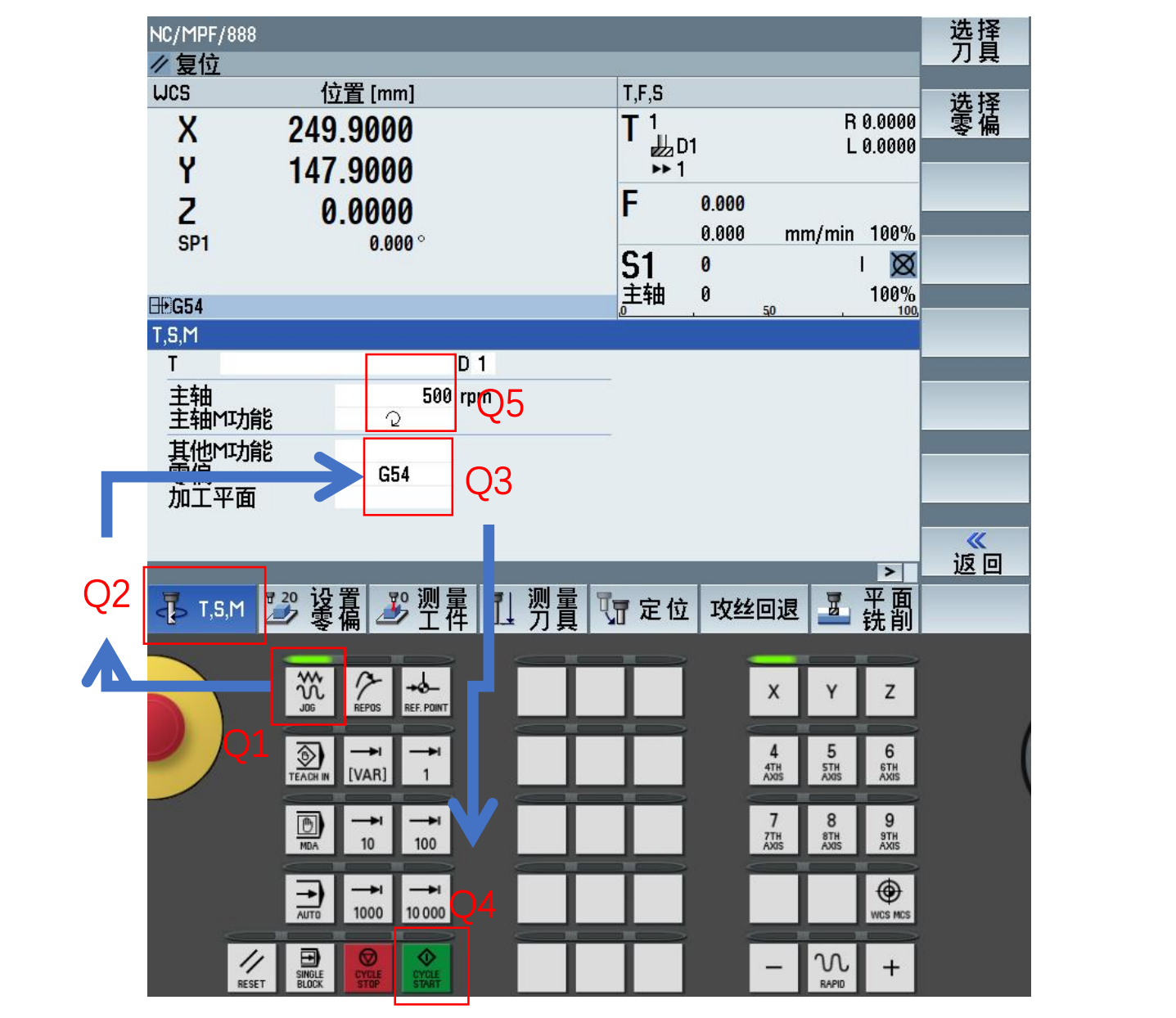

1、Q1：按JOG快移模式  Q2：T,S,M  Q3：零偏選擇（G54） Q4：按啟動鍵

2、裝上分中棒到主軸上  Q2：T,S,M  Q5：主軸選擇（500轉速）主軸M功能選擇?  Q4：按啟動鍵

激活坐標操作圖示 ↑↑

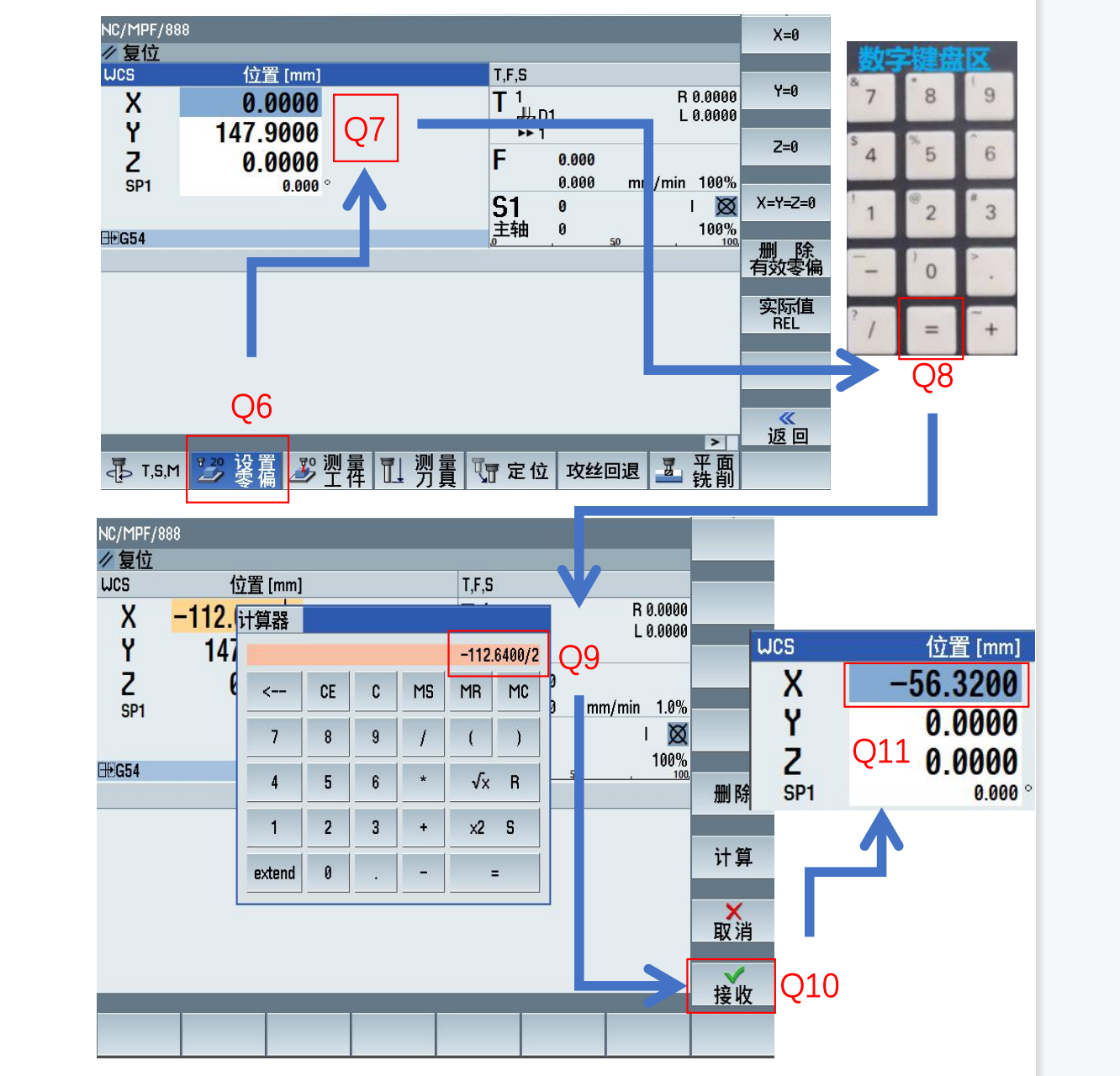

1、手輪模式X軸分中：移動分中棒碰材料左邊  Q6：設置零偏  Q7：X軸清零  再移動碰材料右邊X軸  Q8：按面板上的=號鍵

Q9：出現計算機/2就是當前分中的一半  Q10：接收  Q11：當前X軸分中就已經輸?shù)紾54坐標里

分中步驟圖示1 ↑↑

2、手輪模式Y(jié)軸分中 ：同X軸原理一樣

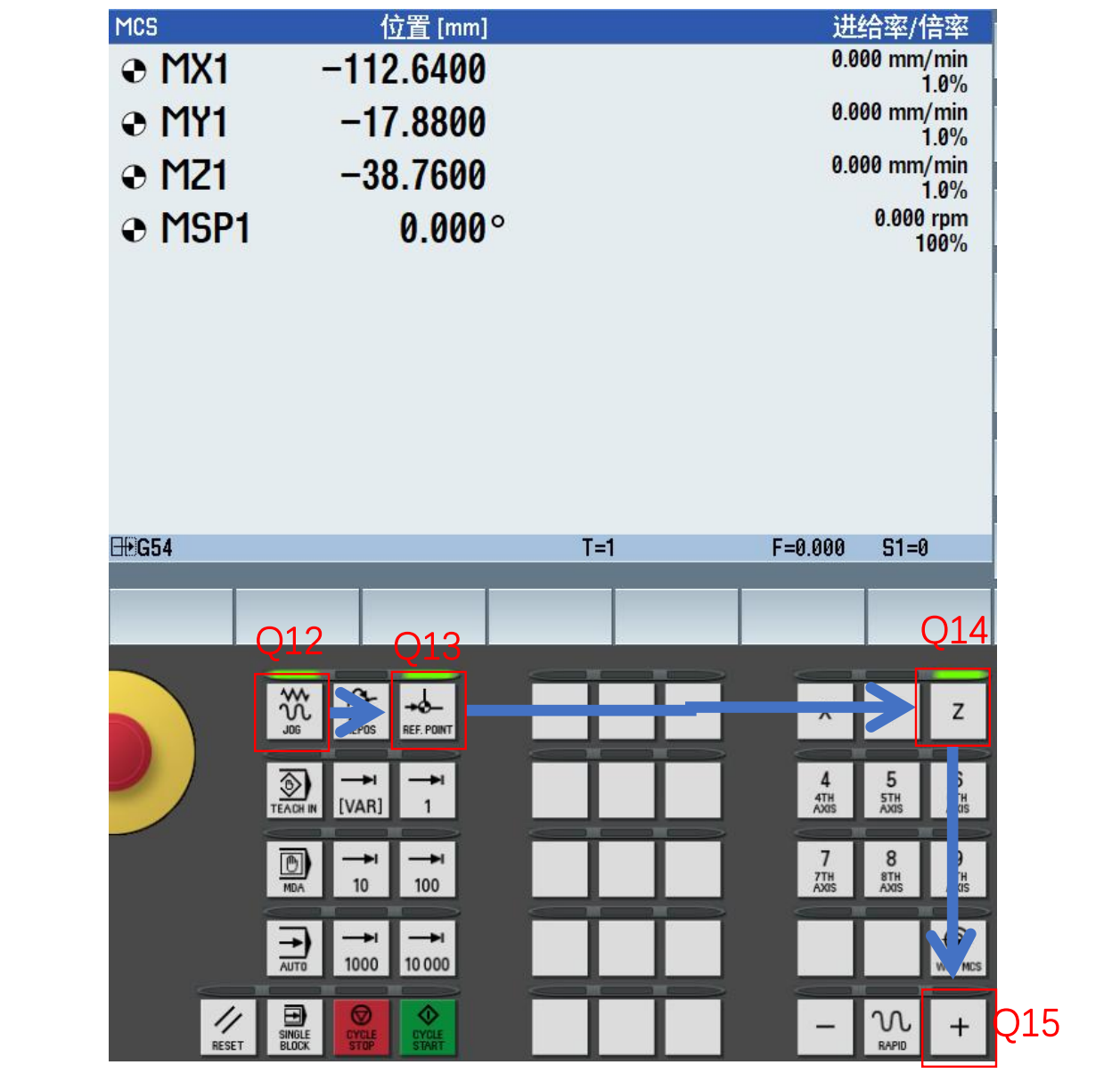

3、Q12：按JOG快移模式  Q13：REF.POINT回零  Q14：按Z軸  Q15：+  Z軸回歸安全位置

分中步驟圖示2 ↑↑

分中的精度，直接影響加工工件的位置精度和加工效率。這期機床小課堂，對機加人日常面臨的分中問題，提供簡單實用的方法，你學會了嘛？
