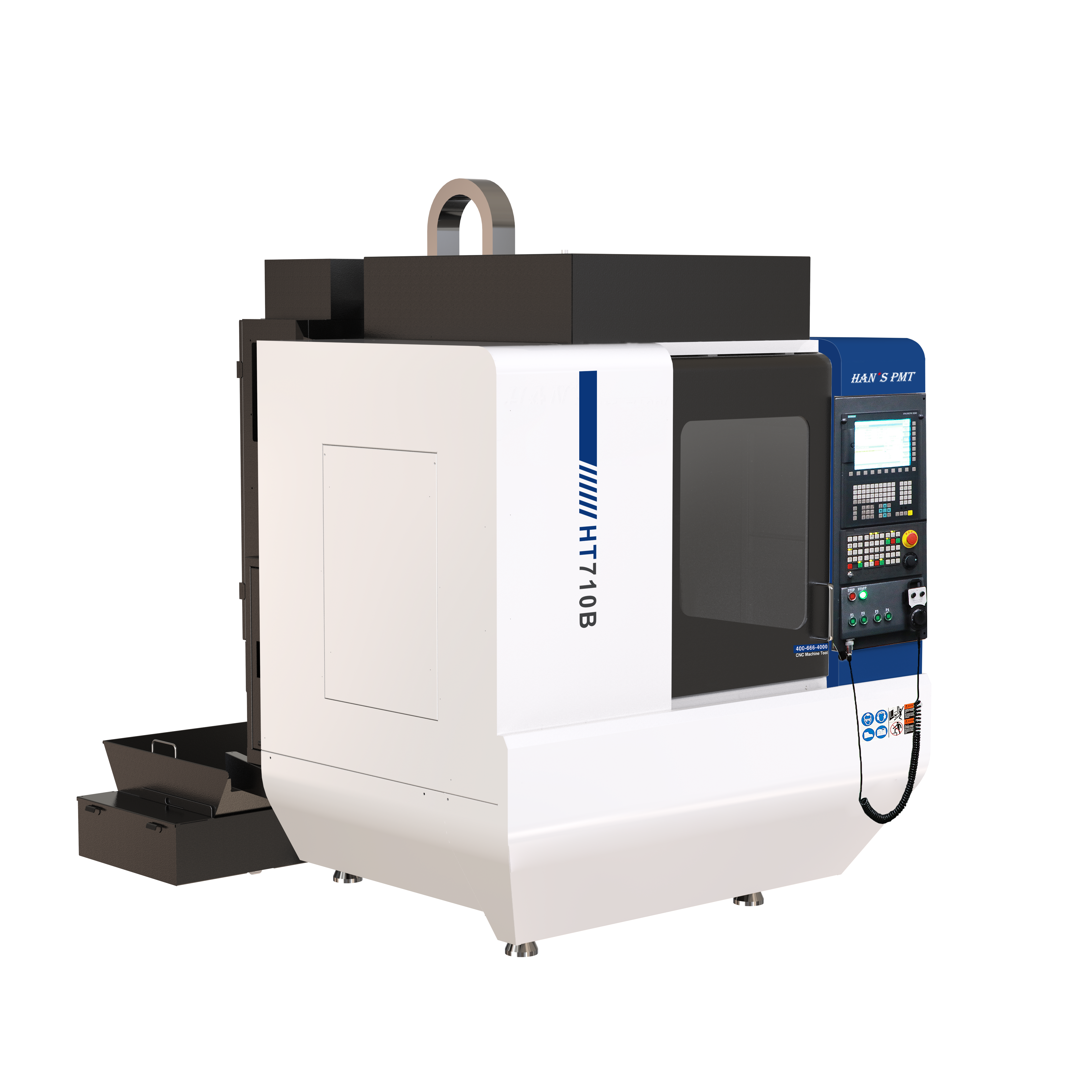

HT710B

應用行業

精密鉆銑加工/3C產業零部件加工/新能源汽車零件加工/精密模具加工/醫療行業零件加工/航空航天領域零件加工/其他精密零件加工

標準配置

西門子SINUMERIK828D系統

前置伺服刀庫

全封閉式防護罩

自動化中央潤滑系統

熱交換器

工具箱

地基螺絲墊塊

選用配置

三菱M80系統/FANUC系統

第四軸

Z軸加高

大容量刀庫

對刀儀

無線探針

斷刀檢測系統

Technical Specifications

技術參數

項目	說明	單位	SINUMERIK 828D	三菱M80	FANUC
工作范圍	X/Y/Z軸行程	mm	710/400/320	710/400/320	710/400/320
工作范圍	主軸鼻端至工作臺距離(標準型)	mm	160-480	160-480	160-480
工作臺	工作臺夾裝面積	mm	870*450	870*450	870*450
	最大載重量	kg	300	300	300
	T槽尺寸	mm	3-14*125	3-14*125	3-14*125
主電機	主軸轉速	rpm	20000	20000	20000
	最大扭力	N.m	40	21	28.7
	額定扭力	N.m	10	14.1	11.8
	最大功率	kw	23.6	5.5	9
	額定功率	kw	4.8	3.7	3.7
換刀系統	刀具型式		BT30	BT30	BT30
	刀具數量	Pockets	21	21	21
	刀庫型式		前置伺服刀庫	前置伺服刀庫	前置伺服刀庫
	最大刀具直徑	mm	80/100	80/100	80/100
	最大刀具長度	mm	200	200	200
	最大刀具重量	kg	3	3	3
進給	切削速度(X/Y/Z)	m/min	30/30/30	30/30/30	30/30/30
	快速移動速度(X/Y/Z)	m/min	48/48/48	48/48/48	48/48/48
	定位精度(X/Y/Z)	mm	0.005	0.005	0.005
	重復定位速度(X/Y/Z)	mm	0.003	0.003	0.003
機械參數	機械尺寸(含水箱)	mm	187025002200	187025002200	187025002200
機械參數	設備重量	kg	2900	2900	2900
