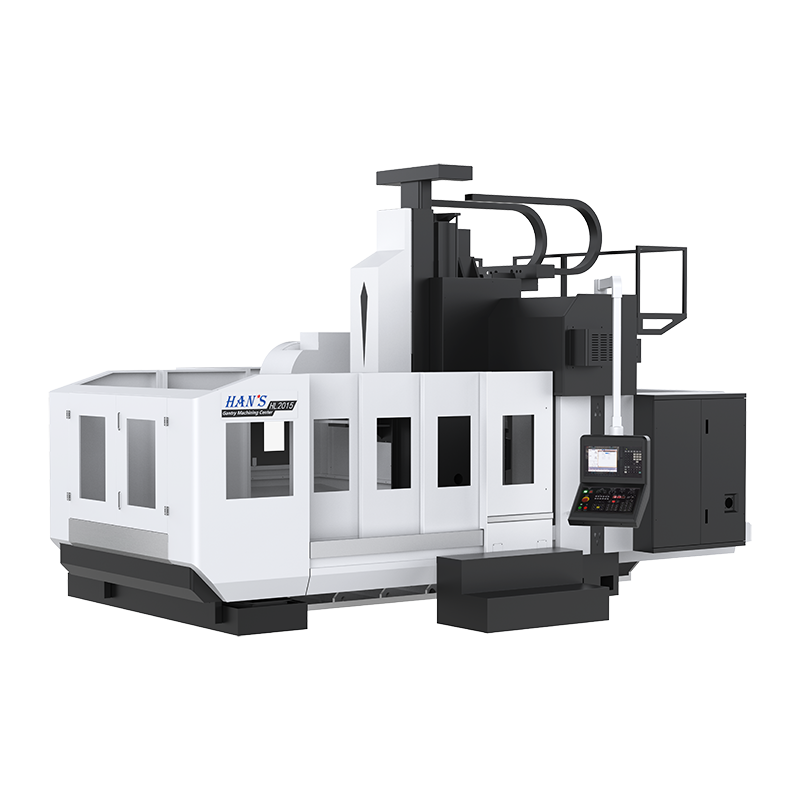

龍門加工中心
應用行業
精密鉆銑加工/3C產業零部件加工/新能源汽車零件加工/精密模具加工/醫療行業零件加工/航空航天領域零件加工/其他精密零件加工
標準配置
三菱M80系統
刀臂式刀庫
半封閉式防護罩
自動化中央潤滑系統
熱交換器
工具箱
地基螺絲墊塊
螺桿式排屑機
鏈板式排屑機+移動料斗
選用配置
西門子SINUMERIK828D系統/FANUC系統
第四軸
側銑頭
鏈?zhǔn)降稁?/p>
主軸中心出水系統(CTS)
對刀儀
無線測頭
斷刀檢測系統
主軸油冷機
| 項目 | 說明 | 單位 | HL1613 | HL2015 |
|---|---|---|---|---|
| 工作范圍 | X/Y/Z軸行程 | mm | 1700/1400/700 | 2100/1650/700 |
| 主軸鼻端至工作臺距離(標準型) | mm | 150-850 | 150-850 | |
| 龍門寬度 | mm | 1420 | 1650 | |
| 工作臺 | 工作臺夾裝面積 | mm | 1700*1200 | 2200*1400 |
| 最大載重量 | kg | 3500 | 4000 | |
| T槽尺寸 | mm | 7-22*157.5 | 7-22*192.5 | |
| 主電機 | 主軸傳動方式 | 直連 | 直連 | |
| 主軸轉速 | rpm | 12000 | 12000 | |
| 最大扭力 | N.m | 118 | 118 | |
| 額定扭力 | N.m | 52.5 | 52.5 | |
| 最大功率 | kW | 18.5 | 18.5 | |
| 額定功率 | kW | 11 | 11 | |
| 換刀系統 | 刀具型式 | BT40 | BT40 | |
| 刀具數量 | Pockets | 24 | 24 | |
| 刀庫型式 | 刀臂式刀庫 | 刀臂式刀庫 | ||
| 最大刀具直徑 | mm | 80/150 | 80/150 | |
| 最大刀具長度 | mm | 350 | 350 | |
| 最大刀具重量 | kg | 8 | 8 | |
| 進給 | 切削速度(X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| 快速移動速度(X/Y/Z) | m/min | 16/16/16 | 16/16/16 | |
| 定位精度(X/Y/Z) | mm | 0.012/1000 | 0.012/1000 | |
| 重復定位速度(X/Y/Z) | mm | 0.008/1000 | 0.008/1000 | |
| 機械參數 | 機械尺寸(含水箱) | mm | 5000*4000*3800 | 6000*4300*3850 |
| 設備重量 | kg | 12000 | 16000 |
